arrowline 矢印線入力ツール

~シンプルに矢印を迅速入力~

幅員線入力ツールとは違った指定で矢印を入力できます。
断面図や道路図、都市計画図などさまざまなところで使われる寸法線ですが、 昨今では特殊なデジタルデータでも利用に際しては特定の環境に依存しないデータ変換されて流用される事がほとんどです。
矢先まで純粋に線データとして作成することができるこのツールは、矢印線をシンプルかつ直感的に作図できます。

実際の動作

マイクロステーションの特徴であるダイナミックアップデート(画面に表示しながらレイアウトを決める機能)しながら入力できるので、 作業効率はこのツールがないときに比べて倍増します。

2点だけではなく 曲がりくねった矢印線の入力も可能!

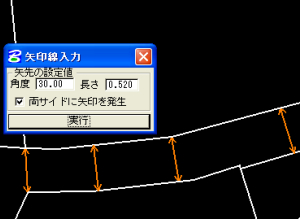

片方だけの発生、両方の発生、矢印の長さや、角度までキメ細やかに設定可能。

道路関係など寸法明示の必要がある案件に

マイクロステーション本体の機能では寸法要素として登録されてしまうのでデータ取り回しの際には使いにくかったりします。
指定道路(2項道路)関係、道路台帳関係などの業務に是非お役立てください。

動作環境

MicroStation V7(95,SE.J) が快適に動作する PC 環境

その他

ご意見やご感想ご要望はこちらまでお願いします。
