スナップ編集について

GIS Matildaではスナップ編集をすることができます。スナップとは編集時に既存の図形要素の頂点に座標を一致させる機能のことです。
「トレース」という所にチェックを入れると、マウスカーソルを図形の付近に移動したときにトレースポイントを表示します。

頂点トレース

頂点トレースは既存図形の頂点の付近にマウスカーソルが近づくと自動的に頂点を一致させようとする機能です。
マウスを図形合わせる事を「ポイント」と呼びますが、正確な位置に合わせる必要はなく、その付近にマウスカーソルを合わせると□でトレースポイントを表示します。
このトレースポイントが表示されている段階で左クリックをすると、その位置の座標が採用されます。

サンプル図形

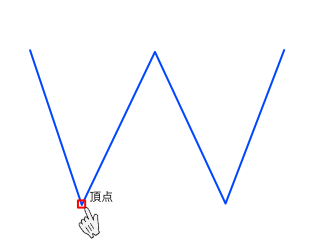

マウスカーソルを頂点付近にポイント

別の頂点付近にポイント

線上付近にマウスをポイント

マウスポイントを線上で移動

線分の中心付近にマウスカーソルを移動

　
